दोस्तों, अगर आप cold storage, ice factory या अन्य कोई refrigeration plant बनवाना चाहते हैं, तो आपको इसके बारे में अवश्य ही जानकारी होना चाहिए की इस प्लांट में कौन कौन से components या उपकरण लगाए जाते है, और आप भी इन सभी components के बारे में जरूर जानना चाहते होंगे, ताकि इन components का prices पता कर सके और financial estimate लगा सके। तो आज मैं इस पोस्ट के माध्यम से इस system में लागए जाने वाले जरुरी 15 मुख्य components के नाम और उसके काम के बारे में बताने जा रहा हूँ, जो आपको नए प्लांट लगते वक्त काम आएगा।




1. Compressor -

Compressor प्लांट का मुख्य component होता है। जो refrigerant के flow को बनाये रखता है और high pressure क्रिएट करता है, जोकि vapour compression refrigeration system का अहम हिस्सा है। Compressor में एक या एक से अधिक piston लगे हो सकते है, जो एक तरफ से गैस को खींच कर दूसरे तरफ discharge लाइन में push कर देता है, जिससे refrigerant का तापमान increase होने के कारण उच्च दबाव का निर्माण होता है।

2. Oil separator -

Oil separator एक छोटा सिलिंडर होता है जो compressor और condenser के मध्य के पाइप लाइन में लगाया जाता है।  compressor में इस्तेमाल होने वाले refrigeration oil, जो की compressor के internal parts को lubricate करने लिए use होता है, कंप्रेसर द्वारा हर strock के साथ थोड़ा-थोड़ा refrigeration oil' refrigerant के साथ discharge लाइन में जाता रहता है। Oil separator उसी oil  को refrigerant से अलग करने का काम करता है और Oil separator में जमा होता रहता है ताकि उसे फिर से उपयोग में लाया जा सके।


3.  Condenser -

Condenser भी प्लांट का एक अहम हिस्सा है जो compressor द्वारा increase किये हुए high pressure high temperature vapour refrigerant को ठंढा और condense करने का काम करता है, जिससे high pressure vapour refrigerant फिर से तरल रूप में आ सके।


4. Surg dram -

Surg dram एक तरह का cylinder होता है जो की evaporator से आने वाले low pressure low temperature vapour refrigerant को, जो liquid और vapour का mixture होता है, वह liquid को vapour से अलग करने का काम करता है यानि उसमे मौजूद liquid को फिर vaporize होने मौका देता है ताकि केवल vapour ही compressor में जा सके।






5. Expansion valve -

Expansion valve एक तरह का वाल्व होता है जोकी receiver और evaporator के मध्य लगाया जाता है। इसके अंदर एक संकरा छेद होता है, जो evaporator के तरफ खुलता है।इसका मुख्य काम है liquid refrigerant के flow को कंट्रोल करना ताकि evaporator में low प्रेशर का निर्माण हो सके।



 6. Evaporator -

Evaporator' उन चार मुख्य components में से एक है जो किसी भी रेफ्रिजरेशन प्लांट के लिए जरुरी है। evaporator से ही cold room को ठंढा किया जाता है। expansion valve के संकरे रास्ते से होकर जानेवाला high pressure liquid रेफ्रिजरेंट evaporator में दाखिल होते ही उबाल कर vaporize हो जाता है और ठंढा होने लगता है जिसके फलस्वरूप आस पास के heat को अवशोषित करने लगता है जिससे कोल्ड रूम ठंढा हो जाता है।



7. Receiver -

Receiver एक बड़ा टैंक होता है जोकी condenser से आने वाले high pressure liquid रेफ्रिजरेंट को स्टोर  करके रखता है यानि यह liquid backup के तौर पर इस्तेमाल होता है।





8. Liquid pump -

liquid pump एक तारह का water pump जैसा ही होता है लेकिन difference इतना है की ये पानी के बदले liquid रेफ्रिजरेंट को पंप करता है। ये low pressure receiver में separate हुए लिक्विड को evaporator में पंप करता है।




 9. Electric control board -

Electric control panel board वह component है, जिससे प्लांट के सभी उपकरणों से विद्दुतीय conection जुड़ा होता है, जैसे :-- motor, starters, fans, pumps, lights etc.




 10. Motor for compressor -

यह मोटर कंप्रेसर के साथ लगा होता है जो कंप्रेसर को drive करता है।





11. Water pump for condenser -

इस water pump से condenser या cooling tower को पानी pump किया जाता है जिससे रेफ्रिजरेंट को ठंढा किया जा सके।



12. Valves -

रेफ्रिजरेशन प्लांट में कई प्रकार के valves लगाए जाते है जो उच्च दबाव के लिए होते है, इस valves का उपयोग रेफ्रिजरेंट के flow को चालू या बंद करने के लिए किया जाता है।



13. Pipes -

Pipe रेफ्रिजरेशन सिस्टम का मुख्य आधार है। इस सिस्टम के सभी iquipments पाइप लाइन से ही आपस मे connect होते है जिसके अंदर रेफ्रिजरेंट एक equipment से दुसरे तक travel करता है और रेफ्रिजरेशन चक्र पूरा करता है




14.. Flanges -

flange के द्वारा ही किसी भी pipe को pipe से या पाइप को valve से nut bolt के जरिये कंनेक्ट किया जाता है। ये दो flanges का pear होता है जोकी Male और female फ्लैंज कहा जाता है।

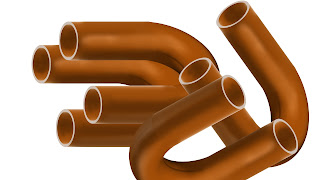

15. Bends-

Bend का इस्तेमाल pipe लाइन को घुमाने या उसमे मोड़ देने के लिए किया जाता है। इसमें लगभग तीन प्रकार के bends लगाए जाते है, जैसे :- U- bend, long bend और short bend यानि L- bow .

तो दोस्तों ये था रेफ्रिजरेशन यूनिट्स में उपयोग होने वाले 15 कंपोनेंट्स के नाम और इसके काम के बारे में, आशा करता हु की इस पोस्ट की जानकारियां अच्छी लगी होगी, तो फ्रेंड्स इस पोस्ट को ज्यादा से ज्यादा शेयर करे और मेरे youtube चैनल को subscribe भी करे, धन्यवाद |
